雨棚钢结构工程设计要点有哪些？

　　

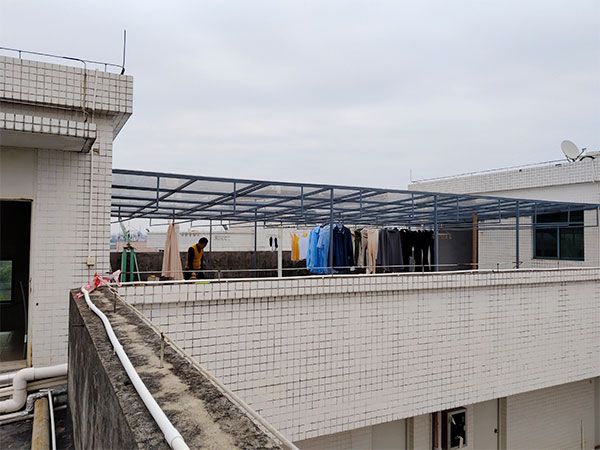

雨棚钢结构工程是以型钢 / 钢管做受力骨架，搭配玻璃、铝板、PC 板、彩钢板等屋面材料，用于建筑出入口、门头、连廊、车库口等位置，兼具遮雨、遮阳、防护、装饰功能的轻型钢结构工程。

​

那么，关于雨棚钢结构工程的设计要点有哪些呢？
一、荷载取值（结构安全根基，严格按地区规范）
1. 基本荷载
永久荷载（恒载）
包含钢骨架、屋面板材、胶层、天沟、灯具等自重，按实际材料密度计算；造型复杂部位需取偏大值。
可变荷载（活载）
不上人雨棚：0.3 kN/㎡（车库、门头、通道）；
上人检修雨棚：0.5 kN/㎡（屋面需后期检修、维护）。
风荷载（重中之重，雨棚破坏首要诱因）
雨棚悬挑、凌空面积大，风吸力 / 风压力较易造成掀翻、弯折。
按《建筑结构荷载规范》GB 50009 取值，计算基本风压、风荷载体型系数、阵风系数；
悬挑雨棚重点验算向上风吸力，沿海、台风地区、高层下方雨棚必须加大安全储备；
高度＞10m、临街、开阔场地，风荷载系数额外放大。
雪荷载
北方、高海拔地区按当地标准雪压取值；屋面坡度平缓时，需考虑积雪不均、局部堆雪。
附加荷载
考虑检修人员集中荷载、吊挂管线 / 标识牌荷载，严禁后期随意增设重物。
2. 组合验算
采用荷载基本组合、标准组合分别验算强度、稳定、挠度；悬挑结构挠度控制要求更严格。
二、结构体系与选型（按跨度、场地匹配）
悬挑式雨棚（3～6m 常用）
短悬挑（≤3m）：采用悬臂钢梁 / 方管主梁，主次梁排布均匀；
长悬挑（3～6m）：增设加劲肋、变截面梁，根部加大截面强化刚度，禁止单一细管长悬挑。
立柱支撑式雨棚（跨度 6m 以上、车库 / 连廊）
柱距常规 3～5m，立柱选用圆管、方矩管、H 型钢；
多跨连廊需设置温度伸缩缝，间距≤60m，释放温度应力，避免构件变形开裂。
拉杆 / 拉索式雨棚（大悬挑、高端门头，6～12m）
采用圆管拉杆或不锈钢拉索斜拉分担受力，减小主梁截面；
拉索 / 拉杆角度控制在 30°～60°，受力较优；所有张拉构件需做防松动、防坠落构造。
异形 / 弧形雨棚
弯弧构件保证弧度顺滑，局部设置桁架加固；曲面屋面重新核算风载体型系数，不套用平直屋面参数。
三、构件设计与刚度、挠度控制
主材材质
常规选用 Q235B；大跨度、重载、严寒 / 强风地区Q355B，提升强度与稳定性。
截面选型
方矩管、H 型钢、槽钢，构件壁厚根据跨度计算确定，严禁使用薄壁管材做主受力构件。
挠度限值（强制要求）
悬挑雨棚：较大挠度 ≤ L/200（L 为悬挑长度）；
立柱简支雨棚：挠度 ≤ L/250；
挠度超标会出现晃动、积水、面板开裂、密封胶脱落。
局部加强
主梁根部、支座、梁柱交接等应力集中区域，增设加劲板、肋板，杜绝局部失稳。
四、连接与锚固节点设计（较易出隐患部位）
1. 主体连接（预埋件 / 后置锚栓）
原厂预埋件
预埋钢板 + 锚筋，锚筋锚固长度、焊缝厚度满足规范，预埋位置精准，偏差≤10mm。
后置化学锚栓（无预埋时使用）
选用正规化学锚栓，严禁普通膨胀螺栓做主受力连接；
设计前计算锚栓拉力、剪力，施工后必须做现场拉拔试验；
混凝土基体强度不得低于 C25，疏松墙体、加气块严禁直接锚固。
雨棚与建筑外墙交接处，预留沉降、变形间隙，避免主体结构位移拉裂雨棚。
2. 钢构件之间连接
受力主节点：高强螺栓连接 或 等强焊接；重要节点二者结合。
现场焊接：明确焊脚尺寸、焊缝等级，悬挑根部、支座为关键焊缝，需探伤抽检。
所有螺栓设置防松垫圈、锁紧螺母，户外露天环境防止振动、风雨导致松动。
五、排水与防水设计（解决渗漏核心）
屋面坡度
平直雨棚：排水坡度 **≥5%（约 3°）**，严禁平屋面；
弧形雨棚：按弧形高点向两侧找坡，避免局部积水。
天沟与落水管
天沟选用不锈钢、铝合金，内侧做防水处理，纵向坡度 **≥3‰**；
落水管布置均匀，间距 1.5～3m，大雨地区加密；管口做防树叶、杂物堵塞构造。
面板防水构造
玻璃、铝板、PC 板之间留伸缩缝（5～15mm），适配热胀冷缩；
缝隙统一使用中性耐候硅酮密封胶，户外禁用酸性胶；胶缝连续饱满，无断点、气泡。
泛水收口
雨棚与墙体交接位置做泛水收边、挡水翻边，高度≥100mm，防止雨水倒灌进室内。
六、防腐与防火设计（决定工程使用寿命）
1. 防腐设计（露天户外核心）
常规方案：除锈 → 底漆 + 中间漆 + 面漆，总干膜厚度≥80μm；
高要求场景（沿海、多雨、化工周边）：整体热镀锌（锌层≥80μm）+ 氟碳喷涂，耐用年限可达 20 年以上；
现场焊缝、钻孔、切割位置：安装完成后二次除锈，补涂防腐漆，这是防腐薄弱点。
2. 防火设计
普通民用雨棚（门头、车库）：一般不强制防火；
建筑出入口、消防通道上方雨棚：承重钢构件涂刷室外型防火涂料，耐火按建筑要求取值（常规 1.0～1.5h）。
七、屋面面板与配套构造设计
根据使用场景匹配面板，同步考虑安装、抗冲击、降噪：
夹胶钢化玻璃：高端项目，必须采用双钢化 + 夹胶（6+1.52PVB+6），防止玻璃坠落；采用点支、夹具固定，减少打孔破坏玻璃。
铝单板 / 铝塑板：预留热伸缩缝，角码柔性连接，避免温度变形扯裂板材。
PC 耐力板：抗冲击强，需考虑雨天噪音，板下可增设吸音垫层；固定点不宜过度压紧。
彩钢压型板：经济型，板搭接宽度≥200mm，搭接缝满打防水胶。
八、构造、安全与合规设计
防护构造
临空、上人检修位置设置防护栏杆，栏杆高度≥1.05m；尖锐构件、管口做封盖、倒角，防划伤。
抗震、抗风加强
抗震设防区域，节点采用柔性连接 + 限位构造；台风区加大构件截面、加密支撑、加固锚固点。
伸缩缝设置
长条形连廊雨棚，直线长度超 60m 必须设置温度伸缩缝。
检修与人道
大面、长跨度雨棚预留检修通道、临时挂点，方便后期维护。
合规要求
超出建筑外墙的悬挑雨棚，设计前核对规划、外立面要求；临街雨棚兼顾通行净高（人行通道净高≥2.2m，车行通道≥2.5m）。
