关于工业环氧地坪漆日常工艺管控要点有哪些？

　　

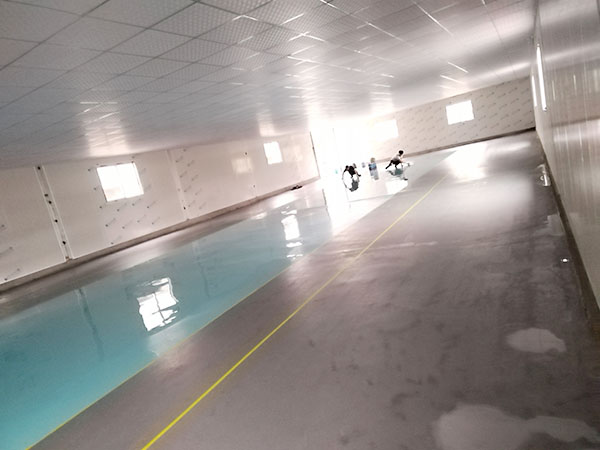

工业环氧地坪漆为双组份热固型涂料，主剂环氧树脂搭配聚胺类固化剂，混合后发生交联反应，形成致密无缝硬质涂膜，整体铺设于混凝土基面，实现防尘、耐磨、防腐、洁净地面效果，广泛用于工厂车间、仓库、净化车间、工地配套区域。

​

那么，关于工业环氧地坪漆日常工艺管控要点有哪些，大家知道吗？
一、施工前基层管控（地坪起皮起泡 80% 根源在此）
混凝土基层强度达标 C25 以上，起砂、粉化地面必须整体打磨 + 环氧砂浆修补，疏松层不处理后期整片脱层。
含水率严格控制≤8%，使用含水率测试仪检测；地下车间、一楼地面需做防潮底漆，回南天禁止施工。
地面机油、切削液、食堂油污区域，专用除油剂刷洗后高温烘干，油污残留会阻隔底漆渗透，形成空鼓。
裂缝、伸缩缝开槽填充环氧修补砂浆；高低差、坑洞统一用中涂砂浆找平，保证面漆平整无凹凸。
施工前彻底吸尘，砂石、粉尘残留会造成面漆颗粒、划痕。
二、材料配比与搅拌管控
严格按照厂家标注 A、B 组份重量配比，禁止凭经验随意增减固化剂；固化剂少加发粘不干，多加涂层脆裂易粉化。
双组份倒入搅拌桶后电动搅拌 3～5 分钟，桶壁、桶底充分翻拌均匀，局部混合不均会出现色差、局部不干。
搅拌完成静置 2～5 分钟消泡，再进行滚涂 / 镘涂，避免大量气泡形成针孔麻点。
单次配料控制在可施工 30 分钟内用完，材料固化结块后严禁加水、稀释剂二次使用。
稀释剂只允许配套专用环氧稀释剂，禁止天那水、汽油混用，会破坏漆膜硬度与防腐性能。
三、施工环境温湿度管控
施工适宜温度 5～35℃，环境温度低于 5℃固化速度大幅放缓，漆膜发软；高于 35℃材料快速胶化，缩短可施工时间。
空气湿度≤85%，雨天、大雾、凌晨结露时段停工；高湿环境施工易发白、针孔、附着力下降。
车间门窗做好防风，强风直吹施工面会造成表层快速结皮，内部溶剂无法挥发，后期起泡。
户外、阳光直射区域不建议普通环氧施工，紫外线会快速失光粉化。
四、分层施工工艺管控（底漆→中涂→腻子→面漆）
封闭底漆
均匀滚涂一遍，疏松起砂地面薄涂两遍；保证完全浸润水泥孔隙，干透 8～12 小时再做下一道，底漆未干直接上中涂会起皱脱层。
环氧砂浆中涂（重载车间必备）
石英砂与中涂材料充分混合，批刮均匀；干透后整体打磨吸尘，消除凸起砂粒，减少面漆划痕。
环氧腻子层
填补细小砂眼、打磨痕迹，表面细腻平整，自流平地坪必须做精细腻子层，保证镜面效果。
面涂层管控
平涂地坪：滚筒横竖交叉滚涂，薄涂两遍，避免单次厚涂锁闭溶剂产生气泡；
自流平地坪：镘刀匀速刮涂，配套消泡滚筒滚走气泡，施工速度统一防止厚薄差；
防静电地坪：同步铺设导电铜箔，保证导电层连续，完工测试表面电阻 10⁶～10¹¹Ω。
五、完工养护管控（决定地坪使用寿命）
25℃标准环境：4 小时表干，24 小时仅允许行人轻走，7 天完全固化后才可叉车、重型设备通行。
养护期 7 天内禁止洒水、堆放油污、重物拖拽，避免尖锐硬物划伤未完全固化漆膜。
养护期间关闭车间喷淋、中水设备管道滴水，水渍长期浸泡会造成发白、鼓泡。
六、完工后车间日常使用运维管控
清洁管控
日常使用清水 + 中性清洁剂拖地；严禁洁厕精、强酸强碱、高浓度溶剂直接冲洗地面，腐蚀面漆失光变色；油污洒落 2 小时内擦拭，长期浸润软化漆膜。
重载防护管控
叉车、液压车车轮包裹橡胶防滑套，减少尖锐金属边角划伤地坪；重物吊装、转运铺垫垫板，杜绝钢材、模具直接拖拽摩擦。
定期巡检修补
每周巡查地面：划痕、小鼓包、边角起皮及时用环氧修补剂处理，破损扩大后维修成本翻倍；
车间高温设备（铸铝电加热板、辊涂机周边）定期清理滴落树脂、油污，高温长期烘烤会加速漆膜老化。
年度维护
使用 3～5 年地面整体打磨除尘，薄涂一遍面漆，恢复光泽、耐磨、防尘性能，延长使用周期。
七、安全配套管控
溶剂型环氧施工全程开启排风，辊涂机、烘干设备废气系统同步运行，严禁密闭空间大量施工，防止可燃溶剂积聚。
施工区域禁止电焊、明火，配备干粉灭火器；操作人员佩戴口罩、手套防护。
施工工具及时用专用稀释剂清洗，避免材料干结报废。
